电机是汽车工业的未来，并且50年来，电机一直是叉车工业标准，对电机性能和效率的要求也在不断提高。电机厂商一直在致力于开发新型高效电机，新的电机测试台也需要更高的精度来进行测试，旨在精确控制测试过程的同时获得高可靠的结果。因此，schabmüller公司，全球最大的电池供电电机的独立制造商，与 HBM 合作，开发了新的电机测试台，以满足上述要求。
schabmüller 为叉车、混合动力卡车和公共汽车，以及机械设备设计和制造电机。schabmüller 在他们最新的同步电机试验台上使用了 HBM 测量技术，包括 Genesis HighSpeed 数据采集系统和 Perception 软件，并使用 LabVIEW 开发环境开发了一个新软件用于测试任务自动化和控制。“Genesis HighSpeed 高速测量系统非常容易工作，所有测试可并行和实时运行。，”Martin Hafner博士 -永磁同步电机技术发展经理谈到”这与NI 测量系统相比，人员费用大大降低。”
挑战
schabmüller 为开发新一代电机需要新一代的精确同步的电机试验台。测试台测量系统必须能提供可靠的数据，并且可快速集成，易于使用。
解决方案
schabmüller 使用 HBM Genesis HighSpeed 高速数据采集系统及 Perception 软件，能够快速、可靠地处理大量的数据。通过可自由编程的接口，Perception 和 LabVIEW 软件可交换测量数据，并可控制各个测试台组件和测试过程自动化。
结果
通过 Perception 传感器数据库，各种不同的传感器可被集成到测量系统终，即插即用。Genesis HighSpeed 能够可靠地采集测量数据，并实时计算测量结果，用于试验台控制。用户可自由定义计算公式，并可在没有任何编程知识的情况下创建，从而产生更有效的测试过程，降低人员开支。
创新性的电机测试台
作为行业领导者，Schabmüller 已经开始为用户提供永磁同步电动机。这种新型电机功能强大、能量转换效率高。为最佳利用能源，确保可靠的测试结果，Schabmüller 采用了 HBM 测量链。
"我们选择 Genesis HighSpeed 和 Perception 软件以及 LabVIEW 开发环境，是因为 Perception 和 LabVIEW 可以使用一个接口进行连接，"
Stefan Lauck - Schabmüller 开发工程师谈到. "采用 Perception 传感器数据库，你可以将各种传感器集成到系统中，如电流，电压，扭矩，振动传感器等，非常方便，即插即用。这为我们节约了大量时间。
Schabmüller 测试台用于多种短期和长期测试，以确定电机的能源转换效率，使用寿命和可靠性等。通过扭矩，转速测试，获得电机效率图。其他还包括最大机械应力下的寿命试验，长期的热实验以确定各种长期和间隔加载模式对运动功能的影响等。所有电机必须达到 50000小时的使用寿命，”Stefan Lauck解释道。
优化的测量链: Schabmüller 电机测试台采用 HBM Genesis HighSpeed 数据采集系统和 Perception 软件。

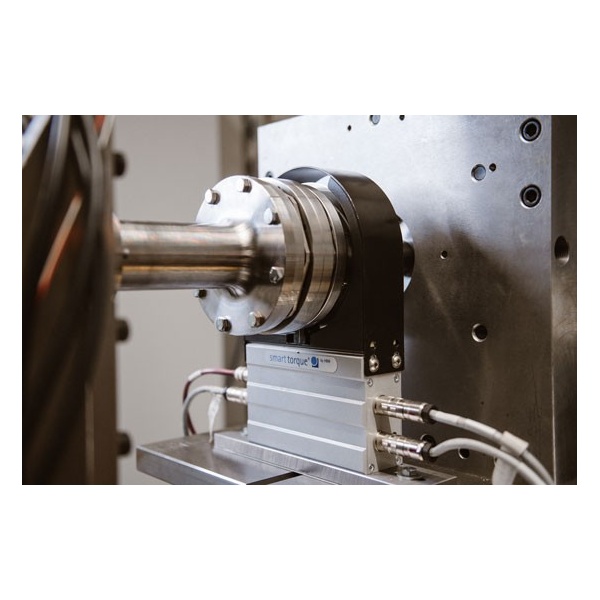

测量任务：在schabmüller的试验台，扭矩传感器信号被传送盗 GN1610B 数据采集卡，其采样率高达2MS/秒

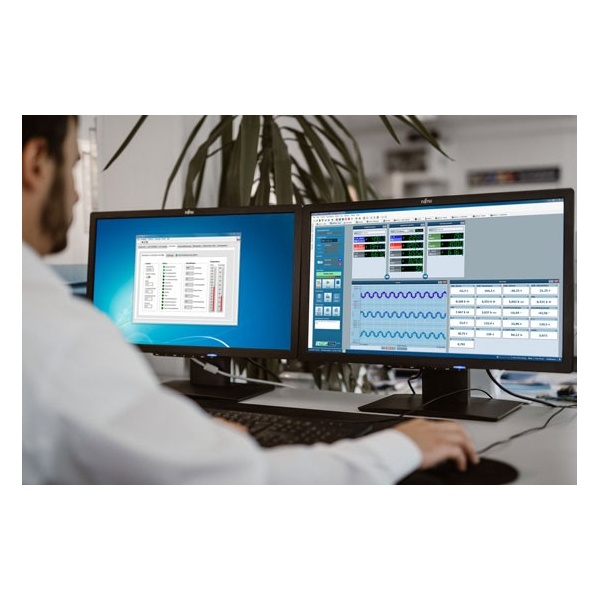

完全同步：HBM Perception软件与LabVIEW开发环境通过一个可自由编程的软件接口通讯。测量数据和实时计算结果同时获得。
可快速实时测试的优化系统
为了安全可靠地确定测量数据，试验台的各个部件必须完美地协同工作。传感器采集电流、电压、温度、转矩等测量信号，并将其转发到数据采集系统。Genesis HighSpeed GEN7tA 高速数据采集系统带有 GN610B 采集卡。DSP，卡上的数字信号处理器，可实时处理测量数据并计算初始结果。计算测量结果传送到 LabVIEW 上进行分析 - 通过 EtherCAT 每秒速度高达 1000 倍。同时，HBM Perception 软件还保存所有采集的原始数据。”测量数据和实时计算结果同时获得并转发，并具有相同的时间戳。这是分析一个巨大的优势，”Stefan Lauck强调。
"我们还可以创建自己的计算公式，并将它们保存在公式数据库中。这些公式既可以用于 DSP 后处理，也可以用于实时计算，而不需要对各自的计算机体系结构进行编程。”
Perception 与 LabVIEW 软件通过可自由编程的软件接口进行通信。LabVIEW软件负责测试台的控制和自动化过程 - 基于实时计算结果，控制负载和试验样机的逆变器。“Stefan Lauck说。”另外如果需要，原始数据仍将保存，我们也可以使用它进行更广泛的后处理分析。“除了周期同步的单个值外，连续测量的数据也可以被连接到 Perception 公式数据库中并实时处理。不需要任何编程知识。
更容易的传感器集成和通道同步
“LabVIEW 和 Perception 软件组合确实给我们提供了很多优势，”Stefan Lauck说。Genesis HighSpeed 可同步记录传感器的测量数据，采样率高达 2 MS/s ，并且 51个通道是自动同步采集的。另外 LabVIEW 的 TDMS数据格式能够快速保存海量的测试数据，以便后续进行数据分析。
