首页 > 产品中心 > 2 系列 MSO 便携式混合信号示波器
2 系列 MSO 便携式混合信号示波器
选择我们紧凑便携的手持示波器,在不降低性能的情况下为您的工作台腾出更多空间。2 系列 MSO 示波器的厚度只有 1.5 英寸(3.8 厘米),重量不到 4 磅(1.8 千克),外观就像平板电脑一样,却是一款功能齐全的实时触摸屏示波器。

详细信息


选择我们紧凑便携的手持示波器,在不降低性能的情况下为您的工作台腾出更多空间。2 系列 MSO 示波器的厚度只有 1.5 英寸(3.8 厘米),重量不到 4 磅(1.8 千克),外观就像平板电脑一样,却是一款功能齐全的实时触摸屏示波器。无论您的测量挑战要求您前往何处(工作台、教室或者测试现场),都可轻松携带它。



主要性能指标


模拟输入通道

2 路或 4 路输入


带宽

70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz


采样率

· 2.5 GS/s 半通道

· 1.25 GS/s 全通道


记录长度

每个通道 10 M 个点


垂直分辨率

· 8 位 ADC

· 高分辨率模式下高达 16 位


标准触发类型

边沿、脉宽、欠幅、超时、逻辑、建立和保持、上升/下降时间和并行总线


标准分析

· 光标:波形、V 条、H 条和 V&H 条

· 测量:37

· 绘图:XY,限值模板

· 数学:基本波形代数、FFT 和高级公式编辑器

· 搜索:搜索任何触发标准


数字输入通道(选配)

16 路输入


任意函数发生器(选配)

· 50 MHz 波形生成

· 波形类型:任意波形、正弦波、方波、脉冲、锯齿波、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢波、心电图


数字码型发生器(选配)

· 4 位

· 用户定义、手动和切换


显示器

· 10.1 英寸 TFT 彩色

· WXGA (1280 x 800) 分辨率

· 容性(多触点)触摸屏


连接

· USB 2.0 设备(单端口)

· USB 2.0 主机(双端口)

· LAN(10/100 MB/s base-T 以太网)


电池组(选配)

· 电池组,带 2 个电池槽,具有热插拔功能

· 正常使用时间为 8 小时(两节电池)


远程控制

借助网络连接和远程虚拟网络计算 (VNC),可远程查看和控制示波器。


VESA 安装

100 mm x 100 mm VESA 接口


安全性

Kensington 防盗锁,T-Bar 型


标准探头

每条通道一个 TPP0200 200 MHz 10:1 电压探头


协作工具(选配)

· TekDrive:通过 TekDrive 云保存和调用波形、设置和截屏。与团队中的其他成员共享数据。

· TekScope:执行基本的仪器控制并将波形数据传输到 PC。离线分析,比如对保存的数据进行协议解码、自动测量等。


附件(选配)

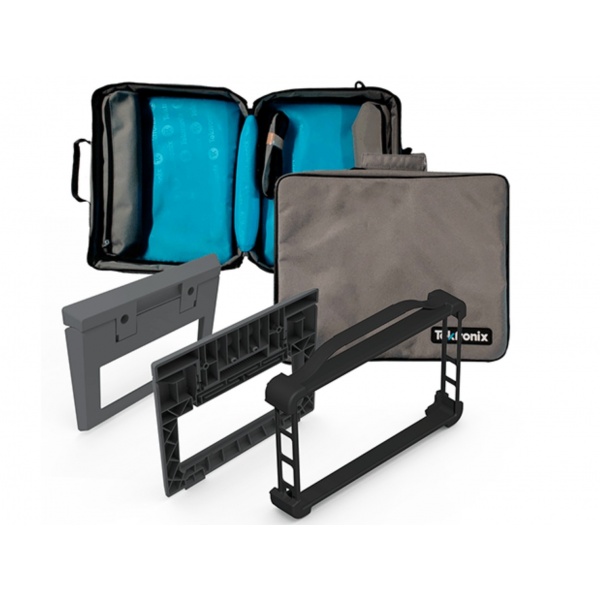

· 保护套套件:便携包、单撑、橡胶保护套

· 机架安装套件

· 硬质箱

· 电池充电器


保修

一年标准保修



用于日常调试和测试的便携手持示波器


对于那些需要便携式示波器便利性的用户,2 系列 MSO 展现了卓越的性能。尽管小巧紧凑(可装入笔记本电脑包),但它的性能却非常强大,提供高达 500 MHz 的带宽、2.5 GS/s 的最大采样率以及 2 或 4 个模拟通道。正面和侧面 I/O 端口易于访问和连接。此外,该款示波器提供可拆卸电池组可选,以便您在工作台或现场灵活使用。



简单的触摸屏界面和控件


2 系列 MSO 提供了与先进的泰克示波器相同的屡获殊荣的触摸屏用户界面和简化的控制面板。



· 简化的前面板只包含关键的控件

· 旋钮周围的彩色 LED 环形灯指示要调整的活动信号源或参数

· 按钮下方的彩色 LED 灯指示状态



只需一台仪器即可执行全面的调试


2 系列 MSO 具有多个集成选件,只需一台仪器即可满足您的所有调试需求。



· 内置 16 个用于测试数字电路的 MSO 通道(2-MSO 仪器选件)

· 使用内置波特图功能(2-SOURCE 软件选项)来分析系统的频率响应

· 用于模拟被测电路的 50 MHz AFG 4 位模式发生器(2-SOURCE 软件选项)

· 支持多种探头以捕获广泛的信号



全面分析能力,快速获得所需信息


配备全套分析工具,只需轻轻一触,即可访问仪器配置或波形管理任务。


· 基于波形和屏幕的光标,并且用户可选择读数位置

· 无限的自动测量

· 基本和高级波形数学,包括任意公式编辑

· 用于频谱分析的 FFT



可选附件增强多功能性

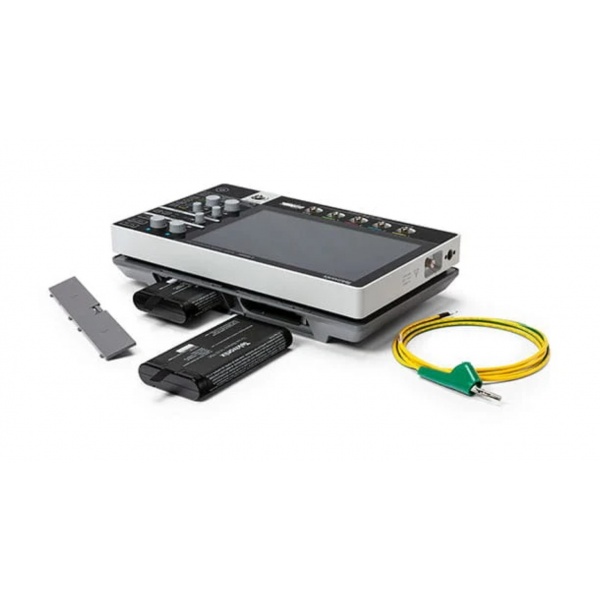

· 双槽电池组支持长达八小时的电池续航时间,并且可现场热插拔

· 机架安装套件可轻松连接至 VESA 支架,允许访问所有仪器端口

· 可选的保护箱为仪器提供 1米的最大防摔高度,并包括支架和便携包

· 与许多现成的 VESA 附件兼容,包括轮式推车、杯托支架、桌臂支架等



通过示波器软件进行分析、共享和协作


在实验室、教室或任何地点之外捕获数据,并与下一个工作台或下一个时区的同事轻松协作。


· 内置 VNC 服务器,可通过 PC、平板电脑或手机等设备控制仪器

· TekDrive 云存储有助于记录保存和协作

· 使用 TekScope™ PC 分析软件在联机或脱机模式下分析示波器的数据,就像使用示波器一样

· TekScope 和 TekDrive 可免费试用六个月

· Kickstart 软件能够控制多个仪器,并进行数据采集和数据分析

· 使用我们的 Python 驱动程序包实现测试自动化
