ECU的车规级试验：DV试验（十三：EMC标准及测试-8）
从上面两种试验布置可见，整体布置基本和传导发射的电流探头法基本相同，不同点是一些探头距离要求。
1.4 试验方法
在进行试验之前应制定试验计划，包括以下内容：试验布置、试验方法、频率范围、运行模式、验收准则、严酷等级、DUT 监测条件、探头的位置、带有多个连接器线束的注入方式等，如果试验整体布局与标准要求存在偏差，都需要在试验前得到认可，并在试验报告中记录下来。DUT应连接典型负载，工作条件应与其在车辆上的条件一致。这些工作条件都应在试验计划里规定，以便供应商与客户进行完全相同的试验。
另外，无论是替代法还是限制功率的闭环法，标准都要求进行对规定等级的电流进行标定。不同的是，替代法要求定期进行标定即可，而限制功率的闭环法则要求在实际测试前进行标定。具体标定方法参见标准附录A，在此不再赘述。
1.5 试验的严酷等级及频段
标准在附录C部分给出了推荐的试验严酷等级和频段，严酷等级基于前述的功能状态特性分类（FPSC），严酷等级实际上和ALSE法是一致的，只不过试验电平的单位从V/m变成了mA，如下表所示：
标准推荐的严酷等级及频段（整理：左成钢）
#02

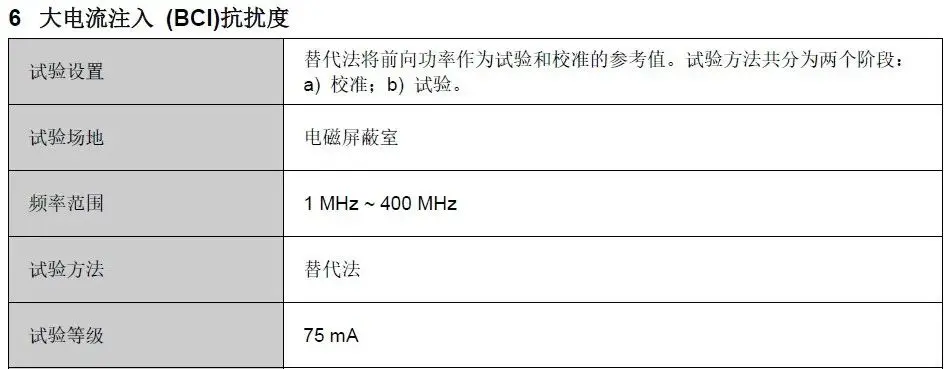

根据标准要求，辐射抗扰BCI法在屏蔽室内进行，如下图DV报告所示，测试频段为1MHz～400MHz，采用替代法进行试验。
辐射抗扰BCI法测试条件（来源：孚乔图，CVC威凯）
辐射抗扰BCI法测试需要用到的试验设施及设备会在DV报告中列出，如下图所示：
辐射抗扰BCI法的DV试验设备（来源：孚乔图，CVC威凯）
辐射抗扰试验场地与骚扰/发射试验一样，测试需要用到的设备则有所不同，比如用到了信号发生器、功率放大器、定向耦合器、电流注入探头、人工网络、校准夹具等，这些都是为了通过电流注入探头将骚扰信号耦合到DUT线束上，进而来测试DUT的辐射抗扰特性。
2.1 DV试验等级及要求
此次DV试验中，该DUT的试验等级、要求及判定标准如下：
辐射抗扰BCI法试验等级及判定（来源：孚乔图，CVC威凯）
由图中可见，该DUT进行了1MHz～400MHz频段的测试，试验等级为75mA，步进频率和驻留时间也是按照标准要求，试验严酷等级为L3级，仅次于L4的100mA。另外，F2到F4频段整合为了10～200MHz，注入位置按照标准要求的150mm、450mm、750mm三个位置分别进行了测试，判定标准要求是等级Ⅰ。
